圧力スイング吸着 (PSA) 酸素発生器の動作原理は何ですか?

酸素は空気の 21% を占めており、空気から酸素を製造することは間違いなく顧客にとってコスト効率が高くなります。 「Jiangsu Luoming」酸素発生装置は空気源として空気を使用し、圧力スイング吸着技術を採用しています。

圧力スイング吸着酸素発生器は、吸着剤としてゼオライトモレキュラーシーブを使用し、圧力吸着、圧力脱着原理を利用して空気から窒素を吸着および放出し、酸素自動化装置を分離します。ゼオライトモレキュラーシーブは特殊なパス処理プロセスの一種です。その通過特性により、O2 と N2 の動的分離を実現できます。 O2 と N2 に対するゼオライトモレキュラーシーブの分離効果は、2 つのガスの運動直径のわずかな違いに基づいています。ゼオライトモレキュラーシーブの微細孔内では、N2 分子の拡散速度が速くなりますが、O2 分子の拡散速度は遅くなります。圧縮空気中の水と CO2 の拡散は、窒素の拡散とあまり変わりません。最終的に吸着塔から出てくるのは酸素分子です。

圧力スイング吸着の原理は、ゼオライトモレキュラーシーブの選択吸着特性を利用し、圧力吸着、真空脱着サイクルを利用し、圧縮空気を交互に吸着塔に送り込んで空気分離を行い、高純度の製品酸素を連続的に生成します。

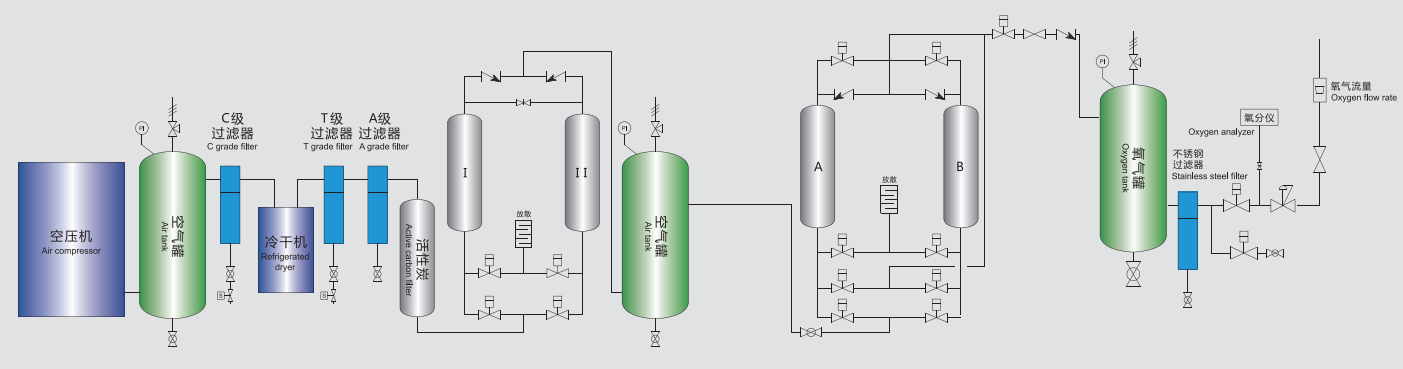

空気はエアコンプレッサーで圧縮され、除塵、油分除去、乾燥を経て空気貯蔵タンクに入り、吸気弁、左吸気弁を通って左吸着塔に入り、塔圧力が上昇し、圧縮空気中の窒素分子がゼオライトモレキュラーシーブに吸着され、未吸着の酸素が吸着床を通過して吸着塔に入ります。 左側のガス生成バルブと酸素ガス生成バルブを介して酸素貯蔵タンクに接続します。このプロセスを左吸引と呼びます。持続時間は約60秒です。左側の吸引プロセスの終了後、左側の吸着塔と右側の吸着塔は均圧弁を介して接続され、2つの塔の圧力が均衡します。このプロセスは均圧と呼ばれ、所要時間は3〜5秒です。均圧終了後、圧縮空気は吸気バルブと右吸気バルブを通って酸素タンクに入ります。このプロセスは右吸引と呼ばれ、持続時間は約 60 秒です。同時に左側吸着塔のゼオライトモレキュラーシーブに吸着された酸素は左側排気弁の減圧により大気中に放出されます。逆に左のカラムが吸着すると右のカラムも脱離します。モレキュラーシーブの減圧により放出された窒素を大気中に完全に排出するために、酸素は常開逆ブロー弁を通して脱着吸着塔に掃引され、逆塔内の酸素は吸着塔から吹き飛ばされます。このプロセスはブローバックと呼ばれ、脱着と連動して行われます。右吸引終了後、圧力バランス工程に入り、左吸引工程に切り替えてサイクルを継続します。
